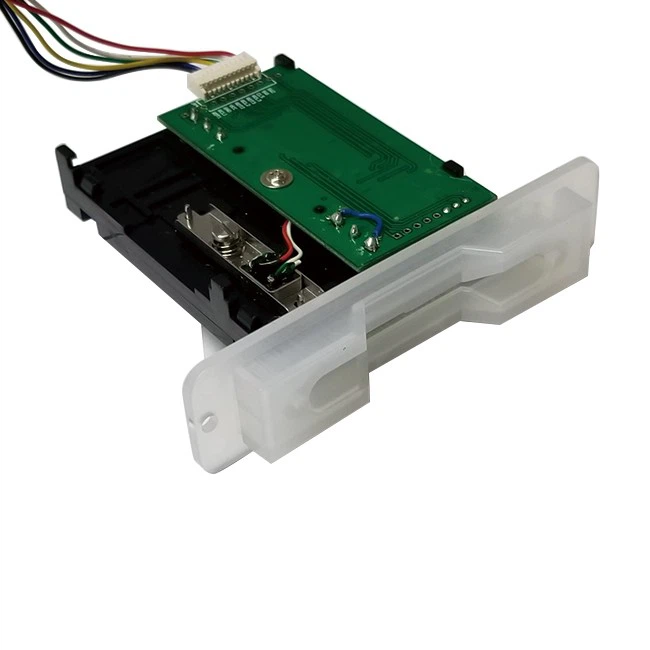

Estrenem el nou lector de targetes magnètics d’inserció parcial amb ranura d’entrada Vermell / Verd.
Característiques
* Port sèrie RS232 i interfície TTL i interfície USB 2.0
* Llegiu la pista ISO 1 i 2 i 3 de la ISO
* Entrada de ranures vermelles i verdes Il·luminades.
* El LED verd està encès quan no s’insereix cap targeta ， El LED vermell està encès quan s’ha inserit la targeta
* Els requisits personalitzats són acceptables
* La lectura de targetes RF és opcional
* Bisell semitransparent
* 5V DC
* 500.000 vegades la vida al cap
2. INTERFACI
Connexió RS232
Senyal RS-232C | Màquina amfitriona (9 pins) | Màquina de targetes (6 pins) | Funcions |
TXD | 2 | 4 | Transmissió de dades |
RXD | 3 | 5 | Recepció de dades |
GOUND | 5 | 6 | Terra de senyal |
3.1.2. Descripció del pins de la interfície màquina de la targeta
Pin No. | Nom del senyal | Funcions |
1 | GND | Terra |
2 | VCC | Potència + 5VDC |
3 | GND | Terra |
4 | TXD | Transmissió de dades |
5 | RXD | Recepció de dades |
6 | GND | Terra |
3. FORMAT DE DATA
El format de dades de càrrega de la targeta swiping és (existeixen i permeten les tres pistes):
Dades de la primera pista (% DATA?)
Dades de la segona pista (； DATA?)
Dades de la tercera pista (+ DATA?)
Estat de la targeta (0X31H: targeta a la màquina, 0X30H: targeta fora de la màquina.)
CR
Els caràcters de marc returns les devolucions de carro s’envien mitjançant l’ajust de la comanda.
4. Aplicació
Lectura i escriptura de la targeta de soci
Lectura i escriptura de targetes VIP
Lectura i escriptura de targetes pre-pagades
Reactor de targetes d’identitat per màquina escurabutxaques
